千兆网络变压器 poe 基本供电线路

　　举例来说，一种供电方式是用蓝色的线对 Pin4 Pin5 和 棕色的线对 Pin7 Pin8 来供电。

分别用Vblue+,Vblue- ,Vbroun+ ,Vbroun- 来表示四个信号线的电平，那么实际上，有意义的用来表示数据的信号实际上是 Vblue+,Vblue- 和Vbroun+ ,Vbroun- 。

因此，如果要用来供电，我们可以让 Vblue+,Vblue-,Vbroun+,Vbroun- 两个信号同时加上 48 伏的电平，(Vblue++Vblue-)/2即(Vbroun++Vbroun-)/2，，这样就达到了不影响网络信号传输，同时还能供电的目的。

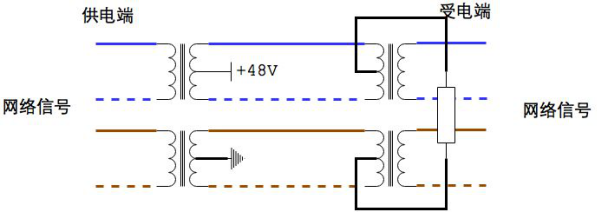

      具体的实现方法，是利用网络变压器的中央抽头来加载/获取供电能量的。我画了一个示意图：
